门把手构面题--由2D图绘成3D图 （难度系数★★★★★)

苍穹

        一道有难度的经典构面题，我抽空把图纸整理了一下，希望大家能踊跃参与。

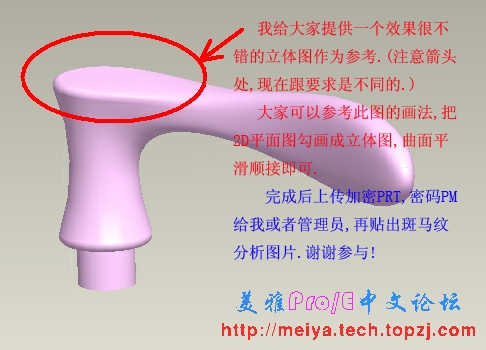

为了降低难度，提高大家的积极性，我首先附上一个类似的立体图供大家参考学习。
要求：
       1.按照附带压缩文件里的2D平面图，构造出其3D立体图。
       2.立体图允许跟平面图有稍微差别，但不能有明显不同之处。
       3.使用Pro/E绘图，版本不限。
       4.完成后跟贴上传加密PRT，密码PM给我或者各版主均可。
       5.上传斑马分析图片。
       6.活动时间到10月25日。

活动已经结束，很遗憾没有朋友能画出来，希望日后它可以碰上有能者！
                                                                                     ----by  Martian  2006.10.25



[ 本帖最后由 martian 于 2007-5-30 14:50 编辑 ]

苍穹

大家参看图片要求，把两个压缩文件下载解压即可。
注意,平面工程图就在两个压缩文件里面,大家要先下载解压才行.
（活动结束后，征集教程，谢谢参与！）


[ 本帖最后由 martian 于 2006-10-12 09:21 编辑 ]

老大,压缩文件呢!偶显患个位子

感谢您浏览我的贴子.
昨晚是因为我的网络出问题,还没发完整,就掉线了,所以当时附件还没有放上去,今天早上已经补完全了.
                                                                               ----- by Martian 2006.10.10

[ 本帖最后由 martian 于 2006-10-10 12:56 编辑 ]

www.cst

老大的作品可是一等的靓呀，有空来支持一下

木子

压缩包呢
怎么没有传上呀？

感谢您浏览我的贴子.
昨晚是因为我的网络出问题,还没发完整,就掉线了,所以当时附件还没有放上去,今天早上已经补完全了.
                                                                               ----- by Martian 2006.10.10

[ 本帖最后由 martian 于 2006-10-10 12:56 编辑 ]

飞龙

已经提供一个类似PRT做参考,然后大家根据提供的图纸,准确的建模,这10分应该很容易赚的哦!

支持一下,大家积极做题!

闲人

MARTIAN老大的题目支持一下.先下载看看自己是否可以搞定.

中华秀剑

支持苍穹大哥的题目，有空试一下

zhanggaoyuan1

老大就是老大，本来想偷点懒，结果也被发现了，

　　　　我在去改改

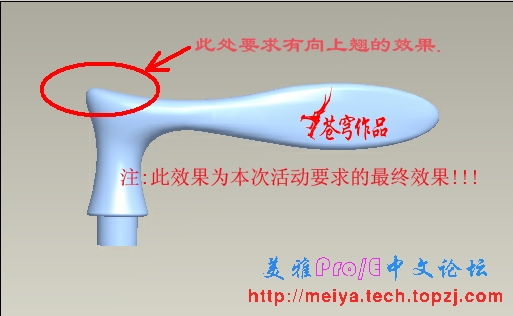

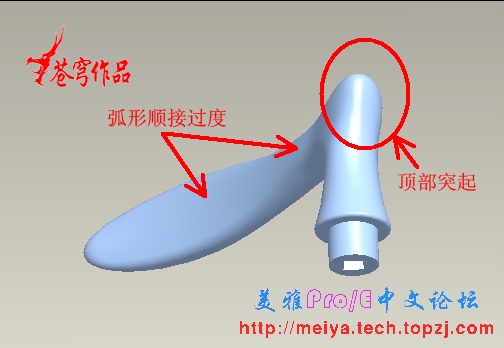

要求做的不是这种效果,是要根据提供的2D图纸,头部是翘起来的，仔细阅读题意！

[ 本帖最后由 zhanggaoyuan1 于 2006-10-15 23:25 编辑 ]

chinanast

提供按图纸做的曲线下载.
若有问题的请与我联系.

标准的空间立体外形线,感谢妳的劳动! 不想构线的朋友可以直接下载使用.   ----by Martian

[ 本帖最后由 martian 于 2006-12-14 10:02 编辑 ]
